數字絕緣電阻測試儀

時間：2019-12-04 作者：化工儀器網閱讀：5440

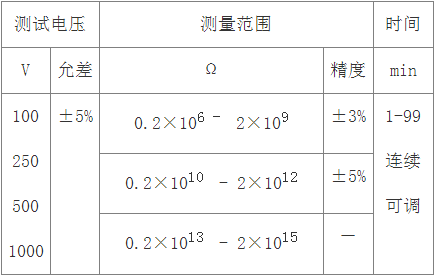

本系列儀器是一種直讀式的數字高阻測試儀，量程達2×1015Ω。適用于高阻值絕緣材料、電工產品、各類元器件及電線電纜的絕緣電阻的測量。選配電極箱能測量絕緣材料的表面電阻和體積電阻。

液體增塑劑體積電阻率的測定GB1672-88

標準說明
1、主題內容與適用范圍
本標準規定了液體增塑劑的體積電阻率的測定方法。
本標準適用于測定液體增塑劑的體積電阻率。其他液體助劑也可參照本測定方法。
2、體積電阻率的定義
是在試樣體積電流方向的直流電場強度與該處電流密度之比，以Ω?m表示。
3、試樣
3.1 液體增塑劑試樣每次用40ml左右。
3.2 試樣應無氣泡及雜質缺陷。
3.3 試樣應在溫度23±2℃、相對濕度60-70%的條件下放置2h以上。
4、測試儀器及電極
4.1 高阻計
高阻計測試時應滿足下列要求：
a.高阻計測量范圍應包括1*106-1*1017Ω。
b.阻值大于1012Ω時，測量誤差小于±20%；阻值等于或小于1012Ω時，測量誤差應小于±10%。
c.零點飄移每小時不大于全標尺的4%。
d.輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。
e.測試電路應有良好的屏蔽。
f.儀器應定期進行校驗。
4.2 電極
電極應由黃銅或不銹鋼制成。高壓電極內徑146mm，測量電極外徑120mm，護環寬度8mm，測量電極與高壓電極的間隙為2mm，電極工作面粗糙度為1.6以下。電級的開關和尺寸如圖1所示。
5、測定步驟
5.1 將經過處理后的試樣倒入高壓電極內，使液面剛好和測量表面全部接觸。
5.2 測試須在溫度23±2℃及相對濕度60-70%環境中進行。
5.3 試驗時，對試樣所加的電壓為100-500V的直流電壓。
5.4 將電極接入儀器測量端，調整儀器，按儀器說明書進行操作。加上試驗電壓1min，讀取電阻的指示值，同時須對試樣連續測定兩次，取兩次結果算術平均值。每次測定后試樣及地極要放電1min。
6、計算
體積電阻率ρv（Ω?m）按式（1）（2）計算：
S＝π/4(D＋g)2 (1)
ρv＝Rv(S/d)　　 (2)
式中 Rv — 體積電阻，Ω；
S— 平板測量電極的有效面積，m2；
D— 平板測量電極直徑，m；
g— 測量電極與保護電極間隙寬度，m；
d— 試樣厚度，m。
